Technische specificaties

- Fabrikant: Center Tech
- Tussenklem-, wafer-, ringtype
- Dubbel excentrisch constructie
- Diameter van DN50 tot DN500
- Montage tussen flenzen conform DIN2501/PN16
- Drukklasse PN10/16/25/40, ANSI 150/300
- Face to Face afmetingen conform EN558-1 Series 20 (DIN3202/K1)
- Temperatuurbereik van -73°C t/m 200°C.
- Gestroomlijnd klepblad

---

Opties

- Field bus besturingen
- Eindschakelaars
- Standsteller

---

Toepassingen

Inzetbaar als afsluiter voor open/dicht applicatie.

- Industrie
- Energiecentrales
- Verwarmingsinstallaties
- (Petro) chemie
- Procesindustrie

---

Aandrijvingen

- Handbediend met hendel
- Handbediend met wormwielkast en handwiel
- Handbediend met wormwielkast en ketting
- Elektrisch
- Pneumatisch
- Elektrisch
- Hydraulisch

---

Materialen

Huis: GG25, GGG40, SS316

Klepblad: GG25, GGG40, SS316

As: SS316

Bussen: Grafiet, PTFE

Voering: Carbon vezelverstevigd met RTFE

---

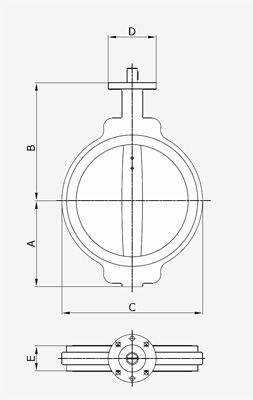

Afmetingen

DN	A	B	C	D	E	ISO
50	76	163	107	90	43	F07
65	69	163	127	90	46	F07
80	76	188	142	90	46	F07
100	89	209	162	90	52	F07
125	108	230	192	90	56	F07(F10)
150	125	244	218	90	56	F10
200	150	273	273	90	60	F10
250	175	289	329	125	68	F12
300	242	342	384	175	78	F14
350	281	358	444	175	92	F14
400	306	396	495	210	102	F16
500	354	515	617	210	127	F16 (F25)

* Alle maten in mm.
